光學元件相關產品折射率匹配膜
折射率匹配劑薄膜化
薄膜狀折射率匹配劑「折射率匹配膜Fit Well」是一種可用於光纖，光波導和其他所有光學元件的折射率匹配膜。該薄膜的黏著性，使其在連接之間能夠靈活地變形，出色的黏附性能夠保持穩定的光學連接特性。
特色 1優良的使用性
- 由於是薄膜形狀，非常易於使用
- 不會像液態的折射率調節劑（匹配油・凝膠）那樣污染或流出連接部周圍部分。
特色 2優秀的黏著性

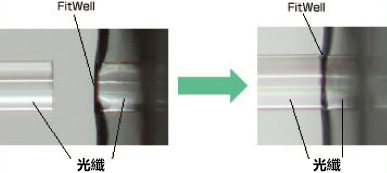

- 由於具有黏著性，使其對光纖靈活地變形，出色的黏附性能夠保持穩定的光學連接特性
- 有無膠，弱膠，強膠三種類，可根據是否需要再剝開或是所需的連接狀態來進行選擇
- 可以減輕對象物體有輕微凹凸表面所帶來的影響
特色 3可根據需求客製化
- 可調整薄膜的厚度和大小
- 耐熱型，高折射率調整型，低折射率型的都可商談
折射率配合薄膜（Fit Well）產品
光纖線用 FitWell
用於光纖線之間的連接・端面的保護。
特色
- 折射率匹配膜僅可以貼附在光纖線的端面上。
- 適用於各種類型的編接。
- 由於流入光纖側面的量較少，可以順暢的插入光纖的V型溝或孔中。
- 除了委託貼裝加工以外，我們還提供貼裝加工設備和技術轉移，請與我們聯繫。
貼裝在光纖線的示例
28秒・mp4形式・985K點擊畫面將在新視窗開啟影片。
MT/MPO連接器用Fit well FitwellSTICK
用於MT連接器或MPO連接器之間的連接。
貼在套圈那一面的是有黏性的，表面是無黏性的。
該薄膜已預先切成MT套圈尺寸，
可輕鬆貼上套圈的調節膜。
請用它來保護套圈的端面。
使用方法
- Fit Well 可用於使用 MT 套圈的光連接器之間。
- 下面的影片是一個將光連接器的折射率調節膜安裝到 MT 連接器尖端的示例。
MT套圈的貼裝示例
59秒・mp4形式・6.76M
點擊畫面將在新視窗開啟影片。
特性
使用FitwellSTICK時的連接特性如下表所示。
| 項 目 | 條 件 | 特 性 |
|---|---|---|
| 插入損耗（1550nm） | MT連接器連接（8芯） | 連接損耗：0.15ｄB以下 |
| 反射衰減量(1550nm) | MT連接器連接（8芯） | -40dB以上（-40～80℃） |
- 薄膜厚度20μm，光纖使用SMF。
- 溫度循環測試和高溫高濕測試的資料包括連接器光損耗的波動。
- 顯示的資料是本公司測量設備的實際測量值，而不是保證值。光學特性因光纖類型以及尖端形狀而異。
- 本產品為開發中試驗品,改良等內容，恕不另行通知。
