熱・電気・電磁波コントロール関連製品熱伝導絶縁接着シート iCas KR
キュア工程での加圧フリー 熱伝導絶縁接着シート iCas KR
熱伝導絶縁接着シート iCas KRは、放熱性・絶縁性・高温耐熱性を兼ね備えた熱硬化型接着シートです。
高温域耐性にも優れており、車載用等のパワーデバイスや各種装置部品のTIM（Thermal Interface Material）として適しています。
特長 1加圧無しのキュアで高い放熱特性を発揮し、加工性良好
熱硬化の熱伝導接着シートは、加圧をしながらキュアを行うタイプが一般的ですが、iCas KRは、加圧無しのキュアでも高い放熱特性を発揮します。
また、シートタイプなので、放熱グリスや液状の熱伝導接着剤と比較して、ポンプアウトや液だれが無く、貼合後の厚み均一性が良好です。
特長 2熱伝導性と耐久性（絶縁性・高温耐熱性）を両立
iCas KRは、ポリイミド・エポキシ樹脂に、熱伝導性に優れた無機フィラーを配合しています。
そのため、高い放熱性を有しながら、絶縁性、耐久性にも優れています。
また、仮接着時に接着層が柔らかくなることで、被着体の凹凸に追従して熱抵抗を低減します。
耐久試験後の特性低下がほとんど無いため、自動車や産業装置といった厳しい環境で使用される用途にも適用可能です。
| 特性項目 | 代表値 | 測定方法 |
|---|---|---|
| 標準接着厚み | 100μm | |
| 熱伝導性率 | 3.5w/m・k | レーザーフラッシュ法 |
| 絶縁破壊電圧（KV/mm） | 65kV/mm（AC） | 25℃/55％RH・JIS準拠・短時間昇圧試験 |
| せん断強度 | 2.6Mpa | ＠25℃/55％RH・Al/Ad/Pl |
| ピール強度 | 8.1N/cm | ＠25℃/55％RH・18μm電解銅箔・90度剥離 |
| 高耐環境性 | 高温感法理後、絶縁破壊電圧の低下なし 初期85kV/mm（DC）→150℃/500h 後87kV/mm（DC） |
|
※データは計算値であり、保証値ではありません。
用途例
以下のような製品の接合・熱対策に適しています。
- 各種装置部品・電子部品
- 車載用・産業装置用のパワーデバイスモジュール
- 高輝度LED基板
また、放熱グリス・液状の熱伝導接着剤などの代替としても適用可能です。

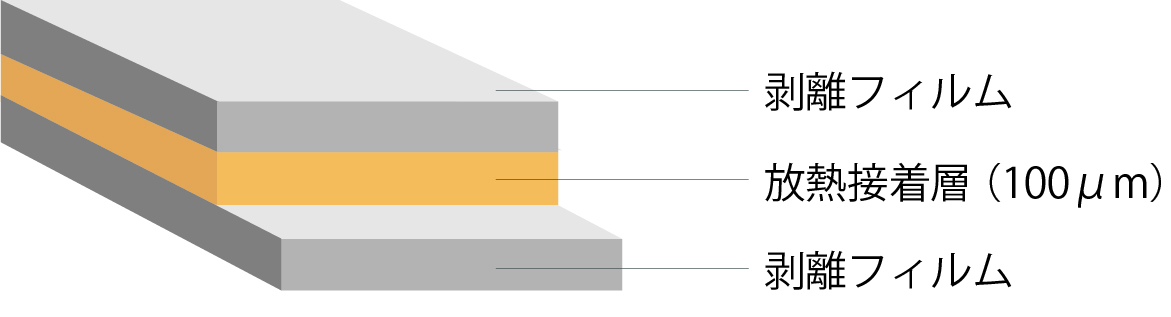

構成
