光部品関連製品屈折率整合フィルム

屈折率整合剤をフィルム化

フィルム状屈折率整合剤「屈折率整合フィルム Fit Well®は、光ファイバ、光導波路をはじめとした光学部品全般の接続に用いることができる屈折率を整合させたフィルムです。粘着性をもつため、接続間で柔軟に変形し、密着性に優れ、光学接続特性を安定に維持することができます。


特長 1作業性に優れる

  • フィルム形状であるため、取り扱いやすい
  • 液状の屈折率整合剤(マッチングオイル・ジェル)のように接続部周辺部を汚染したり、流出しない

特長 2粘着性に優れる

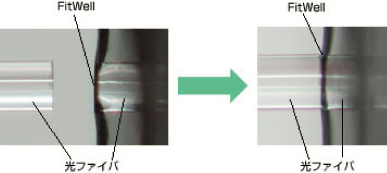

  • 粘着性をもつため、光ファイバに対して柔軟に変形し、密着性に優れ、光学接続特性を安定に維持できる
  • 粘着性は非・弱・強粘着の種類があり、再剥離の有無やご要望の接続状態に応じて選択可能
  • 対象物に微小の凹凸がある場合は、その影響を緩和する効果が期待できる

特長 3ニーズに応じたカスタマイズが可能

  • フィルムの厚み、サイズの調整が可能
  • 耐熱タイプや高屈折率調整タイプ、低屈折率タイプも検討可能

屈折率整合フィルム(Fit Well®) 製品

光ファイバ素線用 FitWell

光ファイバ素線間の接続・端面保護用です。

特長
  • 光ファイバ素線の端面のみに屈折率整合フィルムを取り付けることができます。
  • 各種のスプライシングに適用できます。
  • 光ファイバ側面への流れ込みが少なく、光ファイバのV溝装着、孔への挿入がスムーズに行えます。
  • 受託取付加工のほか、取付加工装置の導入、技術移転もございますので、ご相談ください。

光ファイバ素線への取り付け例
28秒・mp4形式・985K
画面をクリックすると、別ウィンドウで動画が表示されます


MT/MPO コネクタ用Fit well FitwellSTICK

MTコネクタやMPOコネクタ間の接続用です。
フェルールに貼りつける側は粘着、表面層は非粘着の構成です。
フィルムはMTフェルールサイズにあらかじめ切り分けてあり、
簡単にフェルールに実装できる整合フィルムです。
フェルールの端面保護にご利用ください。

使い方
  • Fit WellはMTフェルールを用いた光コネクタ間に適用することができます。
  • 下の動画は、光コネクタ用屈折率整合フィルムをMTコネクタの先端に取り付けた例です。

MTフェルールへの取り付け例

59秒・mp4形式・6.76M
画面をクリックすると、別ウィンドウで動画が表示されます


データ

FitwellSTICKを用いた時の接続特性は下表のとおりです。

項 目 条 件 特 性
挿入損失(1550nm) MTコネクタ接続(8心) 接続損失:0.15dB以下
反射減衰量(1550nm) MTコネクタ接続(8心) -40dB以上(-40~80℃)
  • フィルム厚は20μm、光ファイバはSMFを使用。
  • 温度サイクル試験及び高温高湿試験のデータは、コネクタの光損失変動を含んでおります。
  • 記載データは、弊社測定装置での実測値であり、保証値ではありません。光ファイバ種、先端形状により光学特性は異なります。
  • 本製品は、開発試作品であるため、改良等により予告なしに内容を変更することがあります。
