機能性シート製品フッ素繊維シート
濾過分離用や電気電子用等に最適なオリジナルシート

TOMOEGAWAのフッ素繊維シート「トミーファイレック®」は、湿式抄造技術と熱処理技術を応用して開発した、ポリ4弗化エチレン(ポリテトラフルオロエチレン=PTFE)繊維100%の多孔質薄葉シートです。
特長 1フッ素樹脂の性質をそのまま維持
ノーバインダーの多孔質薄葉シート。PTFE100%
耐熱性に優れ、260℃※までの連続使用が可能
※フッ素樹脂の耐熱温度
電気的特性(誘電率や誘電正接が低く、絶縁性)が優れる
その他、難燃性、非粘着性、耐候性、無毒性、低摩擦係数等の特性にも優れる
特長 2TOMOEGAWAの抄紙技術を発揮
地合いが均一。乾式シートに比べ、地合いが良く薄いシートを実現
不純物を含まない。コンタミは1PPM以下
シートの厚さ50~1000μm、重さ60~800g/m2が可能
繊維径、厚さの選択により孔径(圧損)がコントロール(10~50μm)可能
特長 3ご要望に応じたカスタマイズが可能
繊維径の異なるシートを積層し、孔径の傾斜構造を付与することが可能
ガラス繊維、カーボン繊維などと混抄も可能
用途例
<トミーファイレック® F>
■濾過分離用
- ・精密濾過用プレフィルター材
- ・メンブレンフィルターのサポート材
- ・油水分離膜
- ・理化学機器用フィルター材
- ・EOG用フィルター材
■電気電子用
- ・低/高誘電率プリント基板材
- ・電線被覆ケーブル材
■照明用
- ・照明用光拡散材
<トミーファイレック® PA>
■セパレート(離型)材
- ・OA機器関連部品
■Airフィルター用
- ・薬液容器のガス抜きキャップ材
■液晶パネル用
- ・液晶パネル製造工程のクッション材
データ

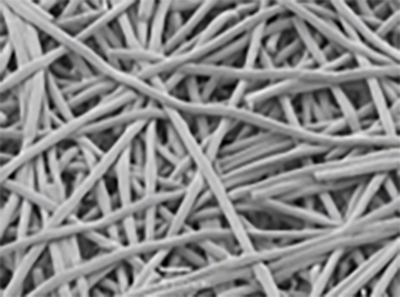

トミーファイレック® F

項目 | 単位 | R-250 | R-350 | |
---|---|---|---|---|
繊維径 |
µm |
35 |
35 |
|
坪量 |
g/㎡ |
190 |
286 |
|
厚さ |
µm |
250 |
350 |
|
密度 |
g/㎤ |
0.76 |
0.82 |
|
引張強さ |
N/15mm |
縦 | 5.9 |
11.8 |
横 | 3.9 | 7.8 | ||
最大孔径 |
µm |
125 |
102 |
|
平均孔径 |
µm |
41.8 |
35.2 |
|
最小圧力 |
kPa |
0.36 |
0.54 |
※データは実測値であり、保証値ではありません。

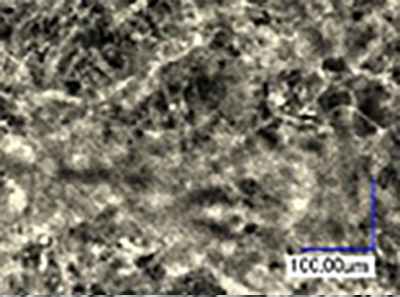

トミーファイレック® PA

項目 | 単位 | PA-5LH | PA-10LH | |
---|---|---|---|---|
坪量 |
g/㎡ |
272 |
550 |
|
厚さ |
µm |
530 |
920 |
|
密度 |
g/㎤ |
0.51 |
0.6 |
|
引張強さ |
N/15mm |
10.3 |
26.8 |
|
透気度 |
sec/cm φ |
4.3 |
11.4 |
|
最大孔径 |
µm |
19.1 |
15.3 |
|
平均孔径 |
µm |
9.6 |
6.4 |
|
最小圧力 |
kPa |
2.35 |
3.05 |
